| Lugar de origen: | Porcelana |
| Nombre de la marca: | Xinland |
| Número de modelo: | 120w |

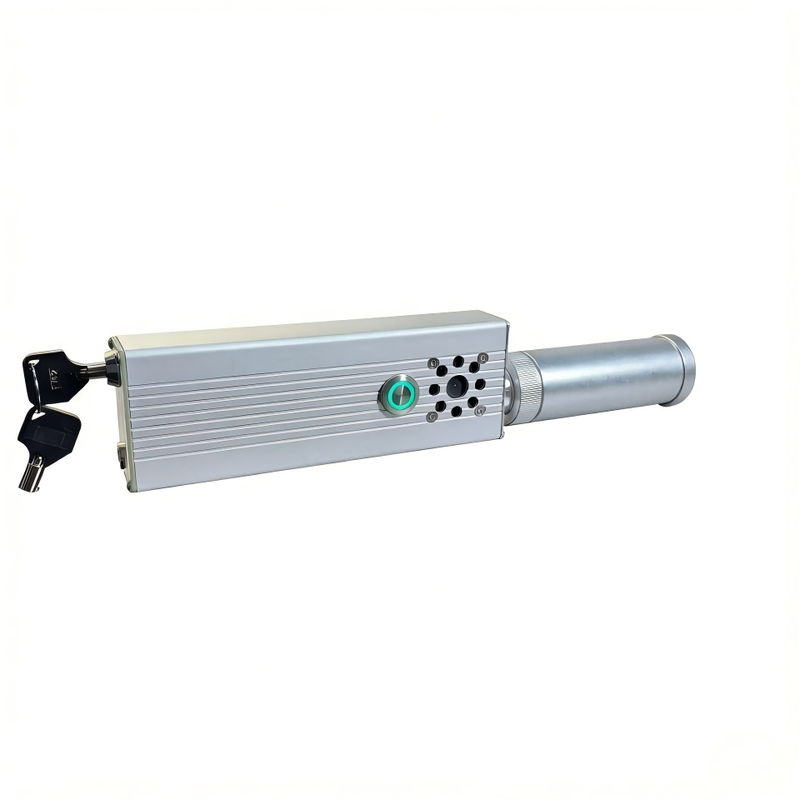

Diseñado para aplicaciones donde la portabilidad, el monitoreo del sistema y la flexibilidad óptica son igualmente importantes, este sistema láser de 120 W y 915 nm combina una fuente Raycus de alta potencia con una carcasa de aleación de aluminio ultracompacta.
La unidad principal mide aproximadamente 160 × 55 × 30 mm y pesa sólo unos 515 g sin incluir la lente de enfoque, lo que la convierte en una de las configuraciones más compactas de nuestra gama de láseres profesionales de 120 W.
Una pantalla OLED integrada proporciona información conveniente sobre el estado del sistema durante la operación, mientras que el conjunto de enfoque telescópico de 10 × permite el ajuste óptico manual para diferentes configuraciones de prueba controladas.
La batería recargable, el sistema de refrigeración y la electrónica de control están integrados en la carcasa principal, lo que elimina la necesidad de una fuente de alimentación externa independiente durante el funcionamiento estándar.
En el centro del sistema hay una fuente láser Raycus de 120 W que funciona a una longitud de onda de 915 nm.
La arquitectura compacta de salida directa proporciona una plataforma óptica profesional para investigación de laboratorio, evaluación de ingeniería e I+D industrial controlada.
Para los clientes que no requieren el tamaño y el peso de una plataforma de 260 W, esta configuración de 120 W ofrece una alternativa más portátil.
La portabilidad es una de las características definitorias de este modelo.
Dimensiones de la unidad principal:Aprox. 160 × 55 × 30 mm
Peso neto:Aprox. 515 g, sin incluir lentes
Su delgada carcasa hace que el sistema sea particularmente adecuado para usuarios profesionales que necesitan transportar equipos entre espacios de trabajo o integrar el láser en una configuración experimental compacta.
En comparación con sistemas más grandes de alta potencia, el tamaño reducido también simplifica el almacenamiento y la instalación.
Una pantalla OLED incorporada proporciona información conveniente sobre el estado operativo directamente desde la unidad principal.
Esto le brinda al operador una visión más clara de las condiciones del sistema sin requerir equipo de monitoreo externo adicional.
Para aplicaciones profesionales que implican ciclos de prueba repetidos, la información de estado en tiempo real también facilita la gestión de los intervalos de funcionamiento y enfriamiento.
El sistema se puede suministrar con una lente de enfoque telescópica de 10× para un control óptico ajustable.
El ajuste de enfoque manual permite adaptar la configuración óptica según la distancia de trabajo y los requisitos del proyecto.
En condiciones de prueba adecuadas, el sistema se puede configurar para distancias de trabajo de hasta aproximadamente 10 metros.
La distancia utilizable real depende del ajuste del enfoque, las características del objetivo, las condiciones ambientales, la alineación óptica y el estado del sistema.
El enfoque debe comprobarse cada vez que cambie la distancia de trabajo.
Debido a que la salida primaria de 915 nm no es visible de manera segura para el ojo humano, se integra un láser de referencia rojo visible en el sistema óptico.
El haz de alineación rojo está dispuesto coaxialmente con la salida principal, lo que proporciona una referencia visual conveniente durante la configuración controlada.
Esta configuración ayuda a simplificar la alineación óptica preliminar, particularmente cuando se utiliza el conjunto de enfoque ajustable de 10 aumentos.
Seis celdas de litio de alta descarga están integradas directamente en la carcasa.
La configuración de la batería interna significa que el sistema no requiere una batería externa separada para su funcionamiento portátil normal.
Las ventajas de la arquitectura de energía integrada incluyen:
Cableado externo reducido
Configuración de equipos más rápida
Transporte más fácil
Almacenamiento compacto
No es necesario montar una batería separada
Instalación profesional más limpia
El cargador suministrado admite entradas estándar de 110 V y 220 V CA, lo que hace que el sistema sea adecuado para clientes profesionales en diferentes mercados internacionales.
Los sistemas ópticos compactos de alta potencia requieren una disipación de calor cuidadosamente gestionada.
Este modelo combina refrigeración activa por ventilador con control automático de temperatura.
El ventilador de refrigeración se pone en marcha automáticamente cuando la temperatura interna alcanza aproximadamente los 35°C.
A medida que el sistema se enfría, el ventilador se detiene aproximadamente a 25°C.
Si la temperatura interna aumenta por encima de aproximadamente 58 °C, el sistema de protección interrumpe automáticamente la salida del láser para ayudar a proteger los componentes internos.
Esta arquitectura de gestión térmica automatizada permite al operador monitorear el estado del sistema mientras el sistema de enfriamiento responde a los cambios de temperatura interna.
Desde una condición completamente fría, la operación continua es de aproximadamente 30 segundos bajo las condiciones de prueba especificadas.
Para uso profesional rutinario, se recomiendan ciclos de funcionamiento intermitentes más cortos en lugar de operar repetidamente el sistema hasta que se active la protección térmica.
El tiempo de funcionamiento real varía según:
Temperatura ambiente
Temperatura inicial del sistema
Ciclos de funcionamiento anteriores
Ventilación
Estado de la batería
Configuración óptica
Deje suficiente tiempo de enfriamiento entre operaciones repetidas de alta potencia.
Una llave de seguridad extraíble proporciona control de acceso físico al sistema.
Después de habilitar la alimentación maestra, se requiere una secuencia de activación adicional antes de que se pueda iniciar la salida óptica.
Esta arquitectura de control de varios pasos ayuda a reducir la activación no deseada y es particularmente útil para laboratorios profesionales y entornos de ingeniería controlados donde es necesario gestionar el acceso a los equipos.
| Parámetro | Especificación |
|---|---|
| Potencia de salida óptica | 120W |
| Longitud de onda | 915nm |
| Fuente láser | Raycus |
| Clase de láser | Clase 4 |
| Configuración de salida | Haz directo |
| Alojamiento | Aleación de aluminio |
| Pantalla de estado | OLED integrado |
| Alineación | Láser rojo coaxial de referencia |
| Enfoque | Manual ajustable |
| Lente óptica | Lente telescópica 10× |
| Distancia de trabajo | Hasta aprox. 10 m en condiciones adecuadas |
| Batería | 6 celdas de litio integradas de alta descarga |
| Entrada de carga | 110–220 VCA |
| Enfriamiento | Enfriamiento automático del ventilador |
| Temperatura de inicio del ventilador | Aprox. 35°C |
| Temperatura de parada del ventilador | Aprox. 25ºC |
| Protección térmica | Aprox. 58ºC |
| Tiempo de ejecución continuo | Aprox. 30 segundos desde el arranque en frío* |
| Dimensiones de la unidad principal | Aprox. 160 × 55 × 30 mm |
| Peso neto | Aprox. 515 g, sin incluir la lente |
*La duración real del funcionamiento depende de la temperatura ambiente, la ventilación, el estado de la batería y los ciclos de funcionamiento anteriores.
Esta plataforma láser compacta de 120 W y 915 nm se puede considerar para aplicaciones profesionales controladas que incluyen:
Investigación óptica y fotónica.
Experimentos universitarios y de laboratorio.
Evaluación de ingeniería
investigación de combustión
Estudios de respuesta térmica.
Pruebas de materiales
Desarrollo de sistemas ópticos.
I+D industrial
Demostraciones técnicas
Evaluación de prototipos
Integración de sistemas personalizados
La idoneidad de la aplicación debe evaluarse de acuerdo con las condiciones ópticas requeridas, el entorno operativo y los requisitos de seguridad láser aplicables.
Diferentes proyectos pueden requerir diferentes configuraciones ópticas.
Una configuración más compacta para proyectos donde no se requiere un conjunto de enfoque telescópico externo.
Recomendado para clientes que requieren enfoque ajustable y mayor flexibilidad en diferentes distancias de trabajo.
Si no está seguro de qué configuración es adecuada, indíquenos la aplicación prevista y la distancia de trabajo antes de realizar el pedido.
Este modelo es particularmente adecuado para clientes profesionales que valoran la portabilidad y el monitoreo integrado del sistema.
Diseño ultraligero
La unidad principal pesa sólo aproximadamente 515 g sin incluir la lente.
Carcasa delgada
Con aproximadamente 160 × 55 × 30 mm, el sistema requiere un espacio de instalación mínimo.
Monitoreo OLED
La información de estado integrada simplifica el monitoreo del sistema durante la operación profesional.
Batería integrada
Seis celdas recargables de alta descarga eliminan la necesidad de una batería externa.
Óptica ajustable 10×
El conjunto de enfoque telescópico opcional proporciona mayor flexibilidad para diferentes configuraciones controladas.
Fuente Raycus
Una fuente Raycus profesional de 120 W forma el núcleo del sistema óptico.
Dependiendo de la configuración seleccionada, el paquete puede incluir:
Unidad principal láser de 120W y 915nm
Lente de enfoque telescópica 10×
Cargador de batería
2 llaves de seguridad
Accesorios relacionados
Se encuentran disponibles configuraciones sin lentes y con lentes de enfoque.
Confirme su configuración preferida al solicitar una cotización.
Suministramos sistemas láser profesionales para laboratorios, empresas de ingeniería, organizaciones de investigación, integradores de sistemas y distribuidores.
Para obtener una cotización precisa, proporcione:
Aplicación + Distancia de trabajo esperada + Cantidad requerida + Configuración de lentes + País de destino
Nuestro equipo puede proporcionar la información técnica adecuada, la configuración disponible, el tiempo de entrega y la cotización B2B de acuerdo con los requisitos de su proyecto.
También se pueden discutir los requisitos OEM y específicos del proyecto.
Buscando un peso ligeroSistema láser de 120W y 915nmpara un proyecto profesional?
Contáctenos para recibir:
Especificaciones técnicas detalladas
Opciones de configuración de lentes
Precios B2B
Accesorios disponibles
Información OEM
plazo de entrega
Información de envío
Envíenos su solicitud y la cantidad requerida para recibir una configuración recomendada y una cotización.
Este es un sistema láser de alta potencia Clase 4 destinado exclusivamente a personal calificado que opera en entornos seguros y controlados.
La salida primaria de 915 nm puede provocar lesiones graves en los ojos y la piel y no es visible de forma segura para el ojo humano.
Se requieren gafas protectoras con longitud de onda adecuada, contención del haz, acceso restringido y procedimientos profesionales de seguridad láser.
Nunca dirija el sistema hacia personas, animales, vehículos, aviones, carreteras, ventanas, espejos u otras superficies reflectantes.
El comprador y el operador son responsables del cumplimiento de los requisitos reglamentarios locales, de transporte y de seguridad láser aplicables.
