| Lugar de origen: | Porcelana |
| Nombre de la marca: | Xinland |
| Número de modelo: | 120w |

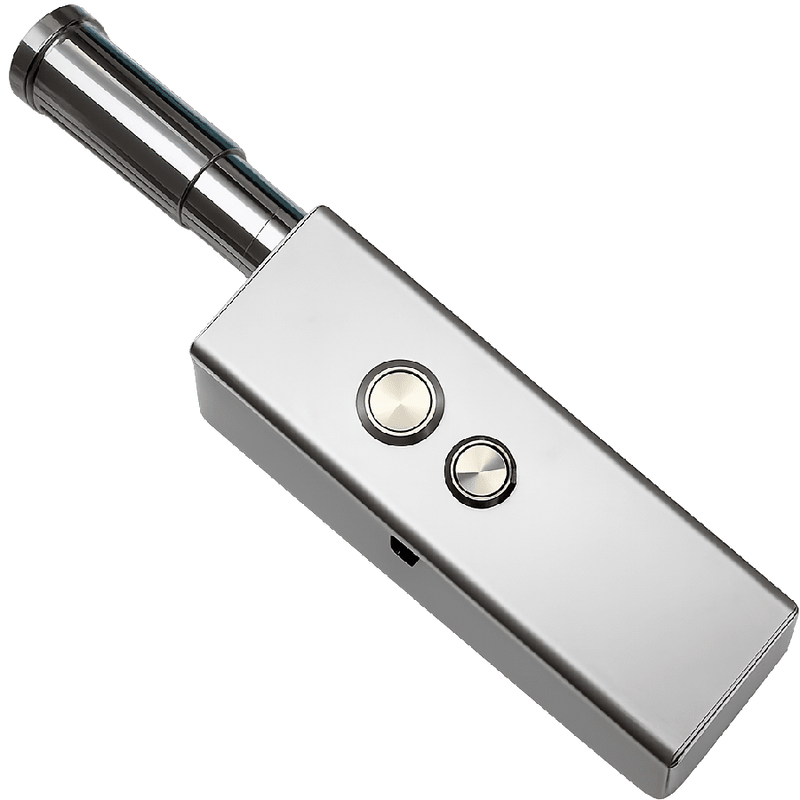

El sistema láser de 120W y 915nm está diseñado para usuarios profesionales que necesitan una plataforma óptica compacta con enfoque flexible en diferentes distancias de trabajo.
Con óptica ajustable manualmente, un paquete de baterías Samsung integrado y alineación visible coaxial, el sistema puede configurarse para aplicaciones controladas desde aproximadamente 1 metro hasta 15 metros en condiciones adecuadas.
Su arquitectura de energía autónoma elimina la necesidad de una batería externa separada, mientras que una carcasa de aleación de aluminio, ventiladores de doble enfriamiento y un controlador de corriente constante proporcionan una plataforma práctica para investigación de laboratorio, evaluación de ingeniería y pruebas ópticas profesionales.
El sistema proporciona hasta 120W de potencia óptica a una longitud de onda principal de 915nm.
Su arquitectura de salida directa está diseñada para experimentos ópticos profesionales, evaluación de ingeniería y aplicaciones de investigación controlada donde se requiere una fuente infrarroja compacta de alta potencia.
Una de las ventajas clave de este modelo es su sistema de enfoque flexible.
La lente de enfoque se puede girar y extender manualmente según la distancia de trabajo requerida.
Con el ajuste apropiado, el rango de trabajo recomendado es de aproximadamente1 a 15 metros.
Para aplicaciones más allá de aproximadamente 5 metros, se recomienda un trípode estable, un cardán o una plataforma de montaje fija para mejorar la estabilidad de posicionamiento.
El rendimiento óptico real depende de la precisión del enfoque, la estabilidad del montaje, las condiciones ambientales y las características del objetivo.
La energía es suministrada por cuatro celdas de iones de litio Samsung 50E 21700 instaladas dentro de la unidad principal.
La arquitectura de batería integrada elimina la necesidad de conectar un paquete de baterías externo antes de la operación.
Esto proporciona varias ventajas para los usuarios profesionales:
Preparación más rápida del sistema
Menos cables externos
Transporte compacto
Instalación de equipo más limpia
Carga conveniente
Sin paquete de energía separado para montar
El sistema completo se puede recargar a través de su interfaz de carga de CC utilizando el cargador suministrado.
Un controlador de corriente constante regulado gestiona la entrega eléctrica a la fuente láser.
Esta arquitectura ayuda a mantener un rendimiento eléctrico más consistente a medida que cambia la carga de la batería durante la operación.
Para usuarios profesionales, la entrega de energía regulada también proporciona una plataforma más controlada para pruebas de ingeniería y laboratorio repetibles.
Dos ventiladores de enfriamiento internos trabajan junto con la carcasa de aleación de aluminio para eliminar el calor del ensamblaje láser interno.
Los ventiladores funcionan cuando el sistema está encendido, proporcionando flujo de aire continuo durante el ciclo operativo.
Un circuito interno de monitoreo de temperatura proporciona protección térmica adicional.
Cuando la temperatura interna alcanza aproximadamente 45°C, la salida óptica se interrumpe automáticamente.
En condiciones de prueba a una temperatura ambiente de aproximadamente 19°C, un sistema completamente enfriado típicamente operó durante unos 45-60 segundos antes de que se activara la protección térmica.
El tiempo de operación real varía con la temperatura ambiente, los ciclos de operación previos, la ventilación y la condición del sistema.
Para mejorar la vida útil de los componentes, se recomiendan ciclos de operación intermitentes con intervalos de enfriamiento suficientes.
La salida principal de 915nm no es visible de forma segura para el ojo humano.
Por esta razón, el sistema incorpora un láser de referencia rojo visible posicionado cerca del mismo eje óptico que la salida principal.
El punto de referencia visible ayuda a los operadores capacitados con el posicionamiento preliminar y el ajuste del enfoque durante la configuración controlada.
Esto es particularmente útil al cambiar entre diferentes distancias de trabajo.
Un simple indicador de estado trasero proporciona información rápida sobre el nivel aproximado de batería restante.
Verde — Nivel de Batería Alto
Amarillo — Nivel de Batería Medio
Rojo — Se Recomienda Cargar
Esto permite al operador verificar el estado de la batería sin retirar el paquete de energía integrado ni conectar equipo de monitoreo adicional.
La carcasa principal está fabricada de aleación de aluminio, proporcionando un equilibrio entre resistencia estructural, rendimiento térmico y portabilidad.
La carcasa metálica también ayuda al sistema de enfriamiento interno al transferir calor lejos del ensamblaje láser.
Combinado con la batería integrada y la arquitectura de salida directa, el resultado es una plataforma profesional autónoma que puede transportarse e instalarse sin un recinto de energía separado.
| Parámetro | Especificación |
|---|---|
| Potencia de Salida Óptica | 120W |
| Longitud de Onda | 915nm |
| Configuración de Salida | Haz Directo |
| Material de la Carcasa | Aleación de Aluminio |
| Batería | 4 × Samsung 50E 21700 |
| Configuración de Batería | Integrada |
| Controlador | Corriente Constante |
| Sistema de Enfriamiento | Ventiladores Internos Dobles |
| Protección Térmica | Aprox. 45°C |
| Alineación | Láser de Referencia Rojo Coaxial |
| Enfoque | Ajustable Manualmente |
| Rango de Trabajo Recomendado | Aprox. 1–15m* |
| Carga | Interfaz CC |
| Estado de la Batería | Indicador Verde / Amarillo / Rojo |
*La distancia de trabajo depende de la configuración óptica seleccionada, el ajuste del enfoque, la estabilidad del montaje y las condiciones de operación.
El sistema se puede configurar según la distancia de trabajo requerida.
Adecuado principalmente para configuraciones ópticas de corta distancia de aproximadamente 1-2 metros.
Recomendado cuando se requiere mayor flexibilidad de enfoque o distancias de trabajo más largas.
Para aplicaciones más allá de aproximadamente 1 metro, generalmente se recomienda una lente de enfoque.
Cada vez que cambie la distancia de trabajo, el enfoque óptico debe reajustarse en lugar de asumir que una configuración proporcionará un rendimiento óptimo a cada distancia.
A medida que aumenta la distancia de trabajo, pequeños movimientos de la unidad principal pueden producir cambios mayores en el posicionamiento óptico.
Para aplicaciones más allá de aproximadamente 5 metros, se recomienda montar el sistema en un trípode, cardán u otro soporte estable.
Esto ayuda a mejorar:
Estabilidad de alineación
Repetibilidad
Ajuste de enfoque
Consistencia experimental
Para instalaciones de laboratorio fijas, también se puede utilizar una plataforma de montaje dedicada según los requisitos del proyecto.
Esta plataforma óptica de 120W y 915nm puede considerarse para aplicaciones profesionales controladas que incluyen:
Investigación óptica y fotónica
Experimentos de laboratorio
Evaluación de ingeniería
Pruebas de sistemas infrarrojos
Estudios de respuesta de materiales
Investigación de efectos térmicos
I+D industrial
Experimentos de alineación óptica
Demostraciones técnicas
Integración de sistemas personalizados
La idoneidad de la aplicación debe evaluarse según la distancia de trabajo requerida, las condiciones ópticas, el entorno operativo y los requisitos de seguridad aplicables.
Este modelo es particularmente adecuado para clientes profesionales que requieren un equilibrio entre portabilidad y distancia de trabajo ajustable.
Flexibilidad de Enfoque Extendida
El ajuste óptico manual admite configuraciones de trabajo de aproximadamente 1-15 m en condiciones adecuadas.
Fuente de Alimentación Integrada
Cuatro celdas Samsung 50E están instaladas directamente dentro de la carcasa principal.
Entrega de Energía Regulada
Un controlador de corriente constante proporciona energía eléctrica controlada a la fuente láser.
Enfriamiento con Doble Ventilador
Dos ventiladores internos proporcionan flujo de aire activo durante la operación.
Alineación Coaxial
Un haz de referencia rojo visible ayuda con el posicionamiento controlado y el ajuste del enfoque.
Arquitectura Portátil
La batería, la electrónica de control y el sistema óptico están integrados en una única plataforma profesional.
Una configuración típica puede incluir:
Unidad principal láser de 120W y 915nm
Lente de enfoque ajustable
Paquete de batería Samsung 50E integrado
Cargador de batería CC
Accesorios relacionados
La configuración de la lente se puede seleccionar según la distancia de trabajo requerida por el cliente.
Diferentes aplicaciones profesionales pueden requerir diferentes configuraciones ópticas.
Para una recomendación y cotización precisas, proporcione:
Aplicación + Distancia de Trabajo Esperada + Cantidad Requerida + País de Destino + Requisitos Especiales
Basándonos en los requisitos de su proyecto, podemos proporcionar la configuración de lente apropiada, especificaciones técnicas, precios B2B y tiempo de entrega estimado.
También se pueden discutir requisitos OEM y basados en proyectos.
Necesita unsistema láser de enfoque ajustable de 120W y 915nmpara su proyecto profesional?
Envíenos su aplicación, distancia de trabajo requerida y cantidad para recibir:
Especificaciones técnicas
Información de configuración de lente
Cotización B2B
Opciones de accesorios
Información OEM
Tiempo de entrega
Información de envío
Díganos su distancia de trabajo y cantidad requeridas para obtener una configuración y cotización recomendadas.
Este es un sistema láser profesional de alta potencia destinado únicamente a personal calificado que opera en entornos seguros y controlados.
La salida de 915nm presenta graves peligros para los ojos y la piel y no es visible de forma segura para el ojo humano. Se requieren gafas de protección adecuadas para la longitud de onda, acceso controlado, contención del haz y procedimientos profesionales de seguridad láser.
Nunca dirija el sistema hacia personas, animales, aeronaves, vehículos, carreteras, edificios, ventanas, superficies reflectantes o áreas públicas.
Los compradores y operadores son responsables del cumplimiento de los requisitos de seguridad láser aplicables y las regulaciones locales.
La configuración óptica apropiada depende de su distancia de trabajo prevista y aplicación.
Para configuraciones de corta distancia, una configuración óptica compacta puede ser suficiente. Para distancias de trabajo más largas, se recomienda una lente de enfoque ajustable y una solución de montaje estable.
