| Lugar de origen: | Porcelana |
| Nombre de la marca: | Xinland |
| Número de modelo: | 120w |

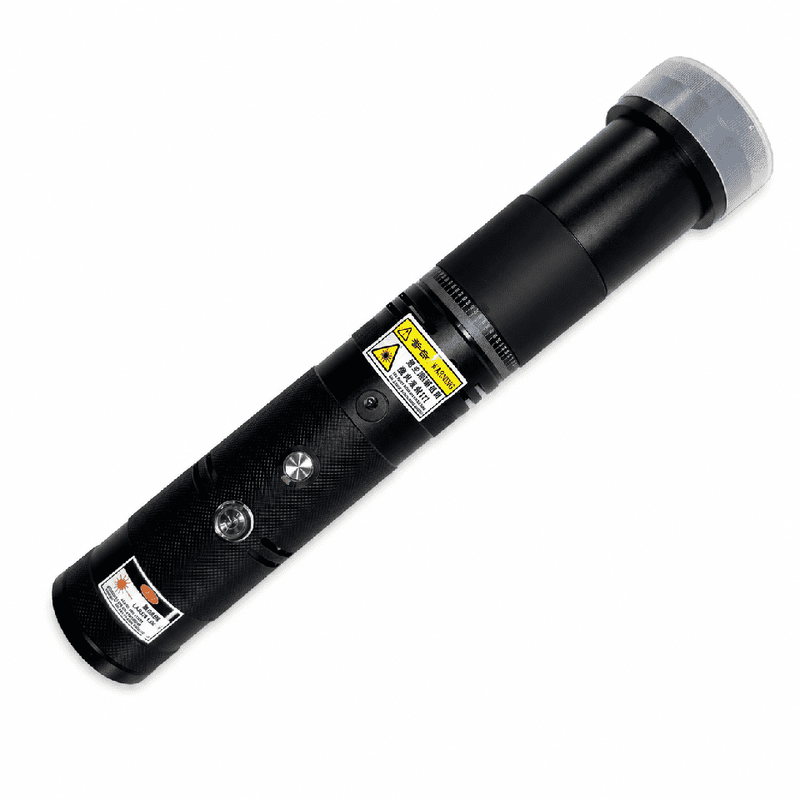

Diseñado para investigación óptica profesional y aplicaciones de ingeniería controlada, este sistema láser de 120W y 915nm combina una fuente láser Raycus con un gran conjunto de enfoque ajustable manualmente de 50x.
La configuración óptica admite distancias de trabajo desde aproximadamente 1 metro hasta 20 metros en condiciones adecuadas, proporcionando una mayor flexibilidad de enfoque que los sistemas láser compactos estándar.
Una batería recargable, un haz de alineación rojo coaxial y protección térmica integrada se incorporan en la plataforma cilíndrica portátil, lo que hace que el sistema sea adecuado para laboratorios, equipos de ingeniería y proyectos de investigación profesional que requieren una fuente láser infrarroja autónoma.
El sistema está construido alrededor de una fuente láser Raycus con una potencia de bomba nominal de aproximadamente 125W y una salida óptica de aproximadamente 120W.
Operando a 915nm, la salida principal de infrarrojo cercano proporciona una plataforma óptica de alta potencia para investigación controlada, evaluación de ingeniería y pruebas profesionales especializadas.
El consumo de energía eléctrica es de aproximadamente 240W.
El conjunto de enfoque de 50x es una de las características distintivas de este modelo.
Un mecanismo de enfoque giratorio roscado permite a los operadores capacitados ajustar manualmente la configuración óptica según la distancia de trabajo requerida.
Esto proporciona una mayor flexibilidad para proyectos profesionales donde el mismo sistema láser puede necesitar ser configurado para diferentes distancias de prueba.
Cada vez que cambia la distancia de trabajo, el enfoque óptico debe ser reajustado.
Sin la lente de enfoque, el sistema está diseñado principalmente para configuraciones de menor distancia de aproximadamente 1 metro.
Con la óptica de enfoque de 50x correctamente ajustada, el rango de trabajo recomendado puede extenderse desde aproximadamente 1 a 20 metros en condiciones adecuadas.
La distancia útil real depende de:
Precisión del enfoque
Estabilidad del montaje
Visibilidad atmosférica
Estado de la batería
Alineación óptica
Condiciones ambientales
Para aplicaciones de mayor distancia, el montaje estable se vuelve cada vez más importante.
Para aplicaciones más allá de aproximadamente 8-10 metros, el sistema debe instalarse en un trípode, cardán u otra plataforma de montaje estable.
A distancias más largas, incluso pequeños movimientos de la unidad principal pueden producir cambios significativos en el posicionamiento óptico.
Un sistema de montaje estable ayuda a mejorar la repetibilidad de la alineación y el ajuste del enfoque durante las pruebas controladas.
Dado que la salida principal de 915nm no es visible de forma segura para el ojo humano, el sistema incorpora un haz de alineación rojo visible posicionado a lo largo del eje óptico.
La referencia roja proporciona una ayuda visual conveniente durante el posicionamiento preliminar del sistema y el ajuste óptico.
Está diseñado solo para fines de alineación y no funciona como un sistema de medición de distancia.
Cuatro celdas de iones de litio 21700 protegidas proporcionan energía para el sistema completo.
La configuración de la batería incluye una placa de protección integrada y admite corrientes de carga de hasta 4A.
Configuración de la batería
4 celdas de iones de litio 21700 protegidas
Capacidad de 5000 mAh
Protección de batería integrada
Carga rápida de hasta 4A
Cargador dedicado incluido
La duración de la batería varía según el ciclo de funcionamiento, la temperatura del sistema, el estado de la batería y el estado de carga.
En comparación con las configuraciones de carga de menor corriente, el sistema de carga de 4A compatible ayuda a reducir el tiempo de preparación entre sesiones de funcionamiento profesional.
Esto puede ser particularmente útil para proyectos de laboratorio o de ingeniería que implican pruebas repetidas durante múltiples sesiones.
Un sistema de monitoreo de temperatura integrado ayuda a proteger la fuente láser interna del calor excesivo.
Cuando la temperatura interna alcanza aproximadamente 45 °C, la salida óptica se interrumpe automáticamente.
Durante las pruebas a una temperatura ambiente de aproximadamente 24 °C, la protección térmica se activó típicamente después de aproximadamente 30-40 segundos de funcionamiento continuo desde un estado completamente enfriado.
El tiempo de funcionamiento real varía con:
Temperatura ambiente
Temperatura inicial del sistema
Ciclos de funcionamiento anteriores
Ventilación
Estado de la batería
Para mejorar la estabilidad térmica y la vida útil de los componentes, se recomiendan ciclos de funcionamiento intermitentes más cortos.
Para proyectos profesionales que requieren períodos de funcionamiento más largos, se pueden discutir opciones de gestión térmica personalizadas.
A pesar del conjunto de enfoque más grande de 50x, el sistema principal mantiene una forma cilíndrica relativamente compacta.
Longitud de la unidad principal: Aprox. 36 cm
Diámetro del cuerpo: Aprox. 6 cm
Diámetro de la lente de enfoque: Aprox. 7 cm
Peso bruto de envío: Aprox. 1.6 kg
La arquitectura portátil integra la fuente láser, el sistema de alimentación recargable y la electrónica de control sin requerir un compartimento de batería externo separado.
| Parámetro | Especificación |
|---|---|
| Potencia de salida óptica | Aprox. 120W |
| Potencia de la fuente de bombeo | Aprox. 125W |
| Fuente láser | Raycus |
| Longitud de onda | 915nm |
| Consumo eléctrico | Aprox. 240W |
| Configuración óptica | Salida directa |
| Rango de trabajo recomendado | Aprox. 1-20m* |
| Rango sin lente | Aprox. 1m |
| Óptica de enfoque | Lente ajustable manual de 50x |
| Ajuste de enfoque | Mecanismo giratorio roscado |
| Alineación | Haz de referencia rojo coaxial |
| Batería | 4 celdas protegidas 21700 |
| Capacidad de la batería | 5000mAh |
| Carga rápida | Hasta 4A |
| Protección térmica | Aprox. 45 °C |
| Tiempo de funcionamiento típico en frío | Aprox. 30-40 seg a 24 °C* |
| Longitud de la unidad principal | Aprox. 36 cm |
| Diámetro del cuerpo | Aprox. 6 cm |
| Diámetro de la lente | Aprox. 7 cm |
| Peso bruto | Aprox. 1.6 kg |
*El rendimiento real depende de las condiciones ambientales, el ajuste óptico, la estabilidad del montaje y el estado del sistema.
Esta plataforma óptica de 120W y 915nm puede considerarse para aplicaciones profesionales controladas que incluyen:
Investigación óptica y fotónica
Experimentos de laboratorio
Evaluación de sistemas infrarrojos
Pruebas de ingeniería
Estudios de respuesta de materiales
Investigación de efectos térmicos
I+D industrial
Demostraciones técnicas
Desarrollo de sistemas ópticos
Integración profesional personalizada
La configuración adecuada debe seleccionarse según la distancia de trabajo, el entorno operativo y los requisitos del proyecto.
Esta configuración es particularmente adecuada para clientes profesionales que requieren una mayor flexibilidad de ajuste óptico que un sistema de enfoque compacto estándar.
Flexibilidad de distancia de trabajo extendida
El conjunto óptico de 50x admite configuraciones controladas en aproximadamente 1-20m en condiciones adecuadas.
Fuente láser Raycus
Una fuente Raycus profesional de 120W forma el núcleo del sistema.
Ajuste de precisión manual
El mecanismo de enfoque roscado permite ajustar la configuración óptica según la distancia de trabajo real.
Alimentación recargable integrada
Cuatro celdas 21700 protegidas proporcionan una solución de alimentación autónoma.
Carga rápida de 4A
La carga de mayor corriente reduce el tiempo de preparación entre sesiones de funcionamiento.
Alineación coaxial
El haz de referencia rojo visible ayuda con la configuración y el posicionamiento profesional.
Un sistema típico incluye:
Unidad principal láser de 120W y 915nm
Conjunto de enfoque ajustable de 50x
Sistema de batería recargable 21700
Cargador de batería rápido
Accesorios relacionados
La configuración del paquete se puede ajustar según los requisitos del proyecto B2B.
Suministramos sistemas láser profesionales para laboratorios, organizaciones de investigación, empresas de ingeniería, integradores de sistemas y distribuidores.
Para ayudarnos a recomendar la configuración adecuada, proporcione:
Aplicación + Distancia de trabajo requerida + Cantidad + País de destino + Requisitos especiales
Nuestro equipo puede proporcionar especificaciones técnicas, opciones de configuración disponibles, precios B2B y tiempo de entrega estimado según los requisitos de su proyecto.
Necesita unsistema láser de 120W y 915nm con capacidad de enfoque extendida?
Envíenos su aplicación, distancia de trabajo esperada y cantidad requerida para recibir:
Especificaciones técnicas detalladas
Información de configuración óptica
Cotización B2B
Opciones de accesorios
Información OEM
Tiempo de entrega
Información de envío
Díganos su distancia de trabajo y requisitos del proyecto para recibir una configuración y cotización recomendadas.
Este es un sistema láser de alta potencia Clase 4 destinado exclusivamente a personal capacitado que opera en entornos profesionales seguros y controlados.
La salida de 915nm presenta graves peligros para los ojos y la piel y no es visible de forma segura para el ojo humano. Se requieren gafas de protección adecuadas para la longitud de onda, contención del haz, acceso restringido y procedimientos profesionales de seguridad láser.
Nunca dirija el sistema hacia personas, animales, vehículos, aeronaves, carreteras, edificios, ventanas, superficies reflectantes o áreas públicas.
Los compradores y operadores son responsables del cumplimiento de los requisitos de seguridad láser y regulatorios locales aplicables.
